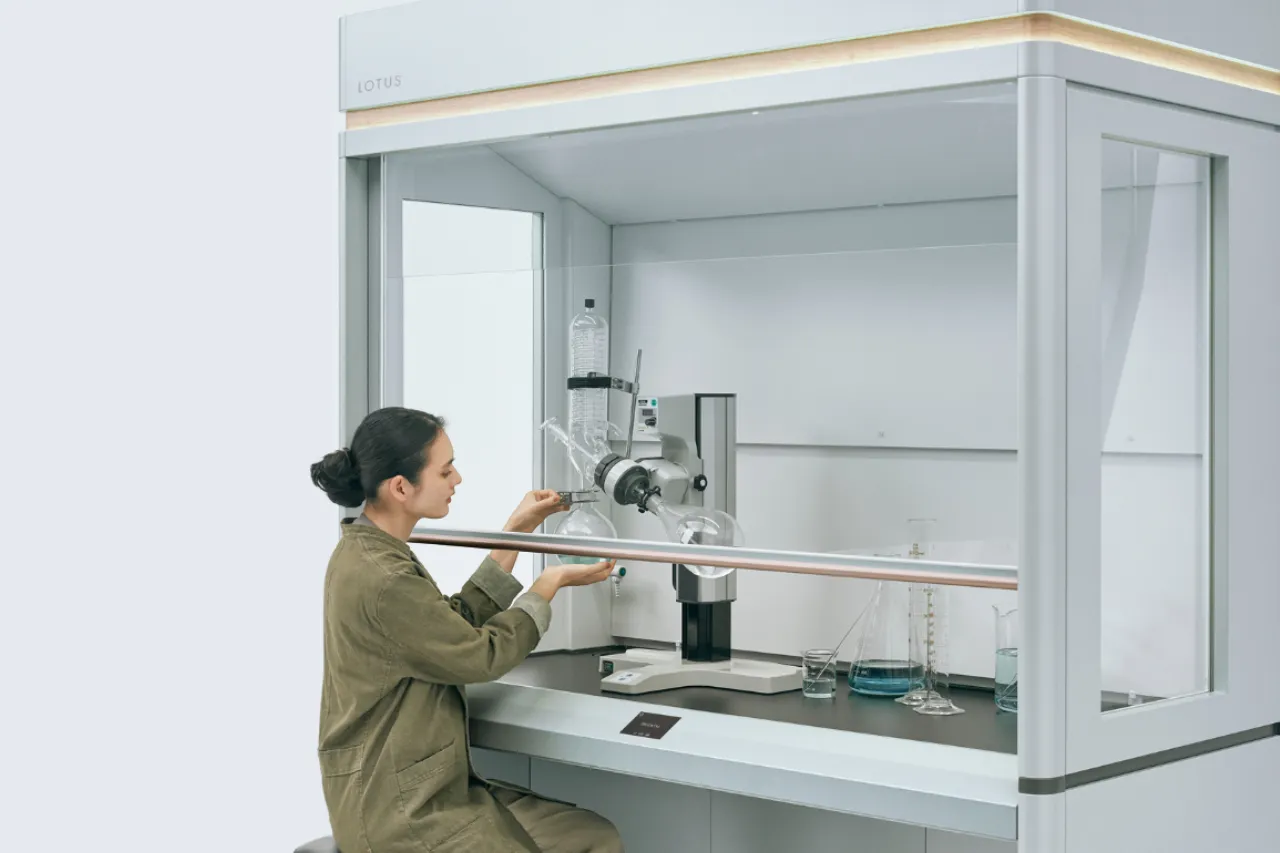

ドラフトチャンバーの価格構成とは？工事や維持費を含めた総予算の考え方

「本体価格」だけで導入費用が決まらない理由

まず理解しておきたいのは、ドラフトチャンバーはコンセントに挿せばすぐに使える単体の電化製品ではなく、建物と一体となって機能する「排気システム」の一部であるという点です。そのため本体価格はあくまで費用の一部に過ぎず、設置場所の条件や排気ルートの設計によって、最終的な導入費用は大きく変動します。

この仕組みは、飲食店用のキッチンレンジフード（換気扇）をイメージすると分かりやすくなります。一般的に、レンジフードはコンロの真上にある「吸い込み口」に過ぎず、その先には煙を屋外へ逃がすための「ダクト（空気の通り道）」が壁や天井裏を貫通してつながっています。

つまり、実際には外壁までの距離に応じたダクトの費用や、壁に新しく排気用の穴をあける加工費、さらには排出した分だけ新鮮な空気を取り入れる「給気」の確保といった、建物側の工事費が加算されることになります。

ドラフトチャンバーもこれと同じです。 特にドラフトチャンバーの場合、この「設置条件」による価格差が顕著で、同じ本体を選んでも、設置条件の違いで最終的な見積額には大きな差が生じることになります。

ドラフトチャンバー（ヒュームフード）導入にかかる費用の内訳

ドラフトチャンバーは、設置環境によって導入費用が大きく変動します。より正確な見積もりを算出するため、事前の現場調査が強く推奨されます。現場調査の内容や、費用を左右するポイントを解説します。

装置本体の価格

価格を左右する要素として、まずイメージしやすいのは、本体のサイズ・材質・機能によって金額が変動する点です。たとえば、耐食性に優れた塩化ビニル（PVC）やステンレス（SUS）仕様は、標準仕様に比べて高価になります。また機能面では、サッシ（扉）の開閉に合わせて排気量を自動調整する「VAV（可変風量制御）システム」などの、省エネ性能に優れた高度な制御機能を備える場合、ランニングコストを削減できる反面、導入コストが上昇します。

搬入・据付費用

ドラフトチャンバーは重量物であり、一般的には上下で分割した状態で搬入を行い、現地で組み立て作業を行います。そのため専門業者による搬入・据付が必要です。設置場所までの搬入経路に制限がある場合は、追加の費用が発生することも。

たとえば、エレベーターが使用できない場合は、人力による階段上げやクレーンでの吊り上げが必要になるケースがあります。さらに、それらの搬入方法も制限される場合は、装置を部品状態で運び込み、現地で組み上げる方式を採用することになるため、追加の組み立て工数や専門技術者の人件費が発生し、導入費用が上昇します。

付帯工事（ダクト・電気・給排水工事）費用

導入コストの中で最も変動幅が大きく、見落としやすいのがこの付帯工事費です。

• ダクト工事費： 排気ダクトの費用は、材質（亜鉛メッキ系、塩ビやステンレス）と直径、そして何よりも「長さ」に依存します（設置場所から屋上の排気口までの距離が長ければ長いほど、工事費や部材費が多くなります）
• 電気・給排水・ガス工事費： 本体に照明やファン用の電源を引き込む電気工事、給排水工事、ガス配管工事などが別途必要です。これらも配管・配線の長さや建物の既存設備の状況によって費用が変わります。

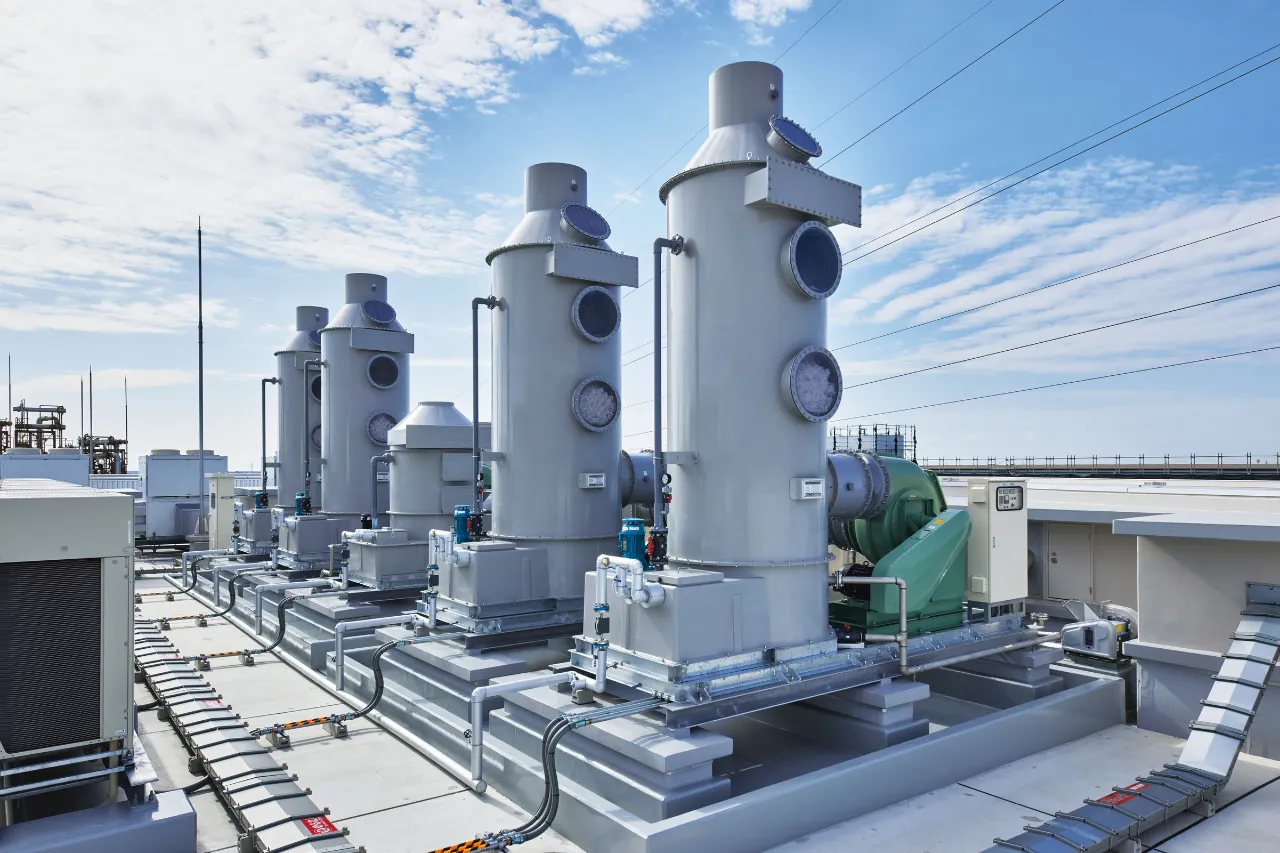

排気ファン・スクラバーの選定と設置費用

有害ガスを屋外へ排出するための「排気ファン（送風機）」や、ガスを浄化する「スクラバー（排ガス洗浄装置）」の種類によっても価格が変動します。

• 排気ファン： 必要な排気風量とダクトの圧力損失計算に基づき選定されます。一般的には、本体サイズが大きくなるほど、また配管が長く複雑になるほど、より大型のファンが必要となります。また、ファンの多くは屋外に設置することとなりますが、耐候性のある架台や基礎工事も必要になります。
• スクラバー： 使用する薬品やガスの性質で「湿式」や「乾式」などの方式が決定されます。決定された方式により本体価格や付帯工事費が大きく変動するため、想定される研究内容がスクラバー設置費用を左右するポイントとなります。

導入後にかかる維持管理コスト

無事に導入した後も、安全に使い続けるためには維持管理コスト（ランニングコスト）がかかります。選定した機種によってもランニングコストは異なるため、予算取りの際は以下の項目も考慮に入れておく必要があります。

空調ランニングコスト

見えないコストとして大きいのが「空調費」です。ドラフトチャンバーは室内の空気を大量に吸い込んで屋外へ排出する装置です。例えば、夏は冷やした空気を、冬は暖めた空気を捨て続けることになり、空調エネルギーのロスが発生します。

初期費用は高くなりますが、サッシの開度に応じて排気量を絞るVAV（可変風量制御）システムや、低風量型ドラフトチャンバーを導入することで、長期的には空調コストを削減できる場合があります。

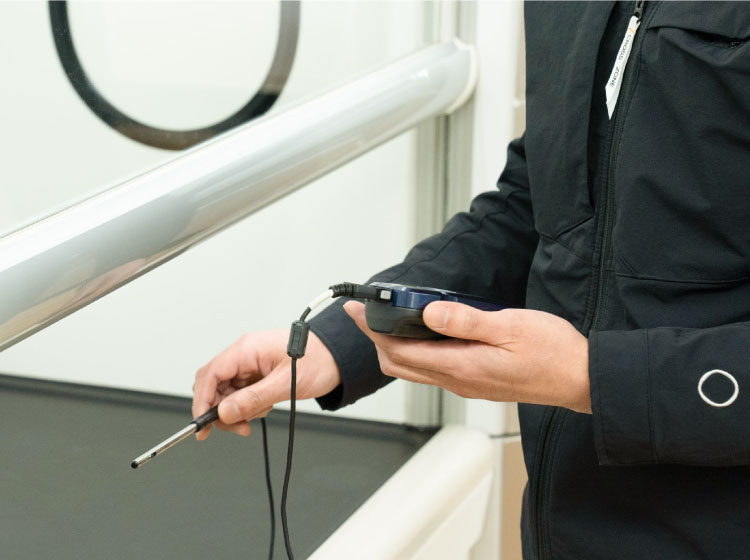

法律に基づく「定期自主点検」

有機則や特化則の対象物質をドラフトチャンバーで取り扱う場合、労働安全衛生法に基づき「1年以内ごとに1回」の定期自主検査が義務付けられています。これには、正常な吸引能力を確かめるための風速測定や発煙検査が必要です。

• 自社で行う場合： 初期投資として、風速を測る「熱線式風速計」や、空気の流れを目視で確認するための「スモークテスター」などの専用機器を購入する必要があります。また、法令に基づいた正しい手順で測定・判定を行うためには、専門知識を持った人員の確保、または教育が必要です。
• 外部委託する場合： 定期自主点検には専門的な測定や、法定記録の作成・3年間の保存といった管理業務が伴います。これらを専門業者へ委託することで手間は省けますが、毎年の継続的な委託費用がランニングコストとして発生することを予算に組み込んでおく必要があります。

消耗品とメンテナンス費用

設備を長期間、安全かつ正常な状態で維持するためには、計画的な部品交換とメンテナンスが不可欠です。これらを怠ると、単なる故障だけでなく、有害ガスの漏洩などの重大な事故につながる恐れがあります。

• 排気ファン： 排気ファンの心臓部である駆動用Vベルト等は、稼働時間とともに確実に摩耗・劣化が進む消耗品です。
• フィルター類： フィルター式ドラフトやスクラバーを使用する場合、活性炭フィルターやプレフィルターの定期交換が必要です。使用頻度によって交換頻度も変わるため、ランニングコストを押し上げる要因になります。

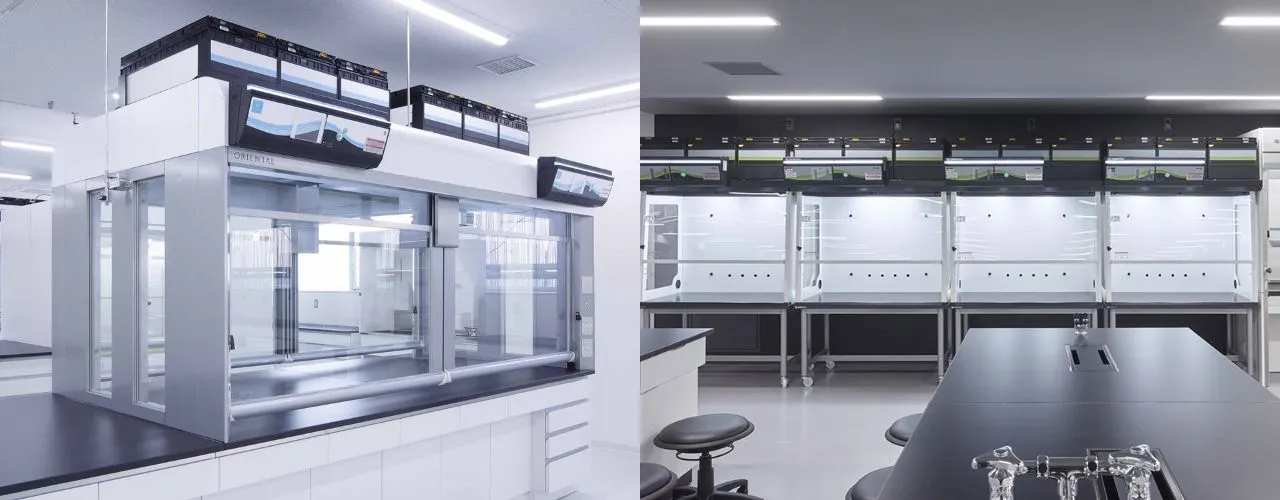

「ダクトレスヒュームフード」という選択肢と注意点

ここまで導入費用について解説すると、コストを抑えたい一心で、安価な製品や工事不要のタイプが候補に挙がることがあります。しかし、安易な選定には「法令」や「運用」に関わる大きな落とし穴があります。ここでは代表的な2つの選択肢について解説します。

「大掛かりなダクト工事費を抑えたい」という場合、排気ダクトを必要としない「ダクトレス式（フィルター式）」という選択肢があります。 工事費や移設費の初期費用を大幅に削減できるメリットがありますが、決してメリットだけではない点に注意が必要です。

ダクトレスヒュームフードは「条件が合えば便利な局所対策」ですが、すべてのガスを捕集できるわけではありません。実験対象とする化学物質が、フィルターで物理的に処理可能かどうかに加え、過去に労働基準監督署からの設置許可実績がある物質かどうかも、導入前に必ず確認する必要があります。

「簡易ドラフト」の落とし穴と注意点

十万円台から購入できる「簡易ドラフト」は、設置工事が不要で、届いたその日から作業を始められる手軽さに大きなメリットがあります。しかし、検討の際に「法令リスク」を失念してはいけません。

有機則や特化則の対象物質を扱う場合、法令基準を満たす「局所排気装置」の設置が義務付けられているため、多くの簡易フードはこの構造規格や制御風速の基準をクリアしていない可能性があります。そのため、これを知らずに導入を計画しても、労働基準監督署への設置届が受理されないケースが少なくありません。

簡易フードはあくまで、法定義務はないが曝露を低減したいときに活用する「リスクアセスメントに基づく対策」として利用されるケースが多い設備です。購入前に必ず、使用用途や扱う薬品を確認しましょう。健康被害やコンプライアンス違反という大きな代償を招くリスクがあることを忘れてはなりません。

まとめ：安全とコストのバランスを最適化するために

ドラフトチャンバーの価格構成は、本体という「箱」と、それを機能させるための「排気インフラ」の組み合わせによって決定されます。導入費用に差が出るのは、このインフラ側の要求仕様や設置環境の違いによるものです。

カタログの本体価格だけを見て判断するのではなく、「搬入」「ダクト工事」「ユーティリティ接続」「排ガス処理」、そして導入後の「維持管理」という全方位的な視点を持って予算化することをお勧めします。

ただし、 コスト以上に優先されるべきは「研究者の安全」と「法令の完全な遵守」である ことを忘れてはなりません。ドラフトチャンバーは、労働安全衛生法（特化則・有機則など）によって設置や性能が厳格に定められた設備です。

安全性を犠牲にしてコストを削ることはできませんが、過剰なスペックを避けることでコストを最適化することは可能です。 オリエンタル技研工業は、研究内容に合わせた本体選定から、効率的なダクト設計、法令対応までワンストップで対応可能です。

まずは、設置予定場所の状況と使用する薬品リストを整理し、トータルの費用感を把握するための概算見積もりを依頼することから始めてみてみましょう。

用語解説 / FAQ

定期自主点検は自分たちでやってもいいのですか？

A. はい、可能です。ただし、風速計などの専用測定器や知識が必要です。また、検査結果の記録を3年間保存する義務があります。

VAV（可変風量制御）とは何ですか？

A. サッシの開け閉めに応じて排気風量を自動調整する設備です。サッシを閉めている時の無駄な排気を抑え、空調コストの削減や省エネに貢献します。
